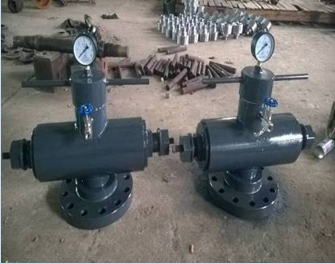

抽汲收油井控制器

產品名稱：抽汲收油井控制器               規格型號：CY207

技術專利號：ZL 2015 2 1019846.6

執行標準：GB/T 22513-2013 石油天然氣工業 鉆井和采油設備 井口裝置和采油樹

主要性能：方便抽汲收油，具有防止原油泄漏和井筒落物。安裝方便，與常規采油井口互換性強?？梢苑ㄌm連接安裝，也可以套管絲扣連接安裝。不影響防盜水泥房安裝等優點。也可以設計成防盜型結構。出現意外井涌井噴現象，可以立即關閉密封栓，確保安全施工。后期恢復生產時將控制器卸掉安裝大四通等井口配件即可恢復生產。

一、技術原理

    長期停產井采用套管抽汲方式，抽汲套管中的油帽子生產，這類收油井井口，大都安裝底法蘭和上法蘭，上法蘭上安裝一個250閘門做控制閘閥，抽汲收油時，要把上法蘭和250閘門卸掉安裝抽汲井口，使現在的抽汲施工勞動強度大，井口法蘭拆裝麻煩，另外拆裝過程中井筒處于敞開狀態，如果發生井噴、原油泄漏等現象無法控制，容易造成安全事故和井筒落物。

CY207抽汲收油井控制器是專用于抽汲收油的長期停產井的一種控制裝置，針對抽汲收油的生產特點具有通徑大，操作方便的特點。該裝置主要用于停產井空井筒的控制，方便日常管理和井筒施工的安全操作。

工作原理：抽汲收油井控制器上下部分采用與常規油井井口配套的大法蘭連接，采用兩翼開啟的密封栓，抽汲收油井控制器安裝在原收油井口上，當需要對長期停產井抽汲收油時，將控制器上的套管帽子卸掉，將抽汲防噴器安裝在控制器上，打開密封栓就可以下放抽子進行抽汲收油，抽汲完成后將抽子提出，裝好套管帽子。

二、技術參數

1、適配井口：適應采油井口5.5/207規格

2、公稱通徑：φ120

3、法蘭規格：φ380

三、現場安裝

1、將現有長期停產收油井井口上法蘭卸下。

2、安裝抽汲收油井控制器在底法蘭上，用法蘭螺栓緊固。

3、抽汲收油時，卸掉套管帽子，將抽汲收油防噴管和抽子安裝在抽汲收油井控制器上，打開密封栓，下放抽子完成抽汲。

5、抽汲完成后，將抽子提出，關閉密封栓，卸掉抽汲收油防噴管和抽子，將套管帽子裝好完成抽汲收油。
