輸液管道內壁防腐鈍化陽極

產品名稱：輸液管道內壁防腐鈍化陽極   規格型號：DTCP-60

技術專利號：                         執行標準：GB/T 21448-2008 埋地鋼質管道陰極保護技術規范

主要性能：電化學防腐保護裝置，應用于油水輸液管道，鈦合金鈍化陽極，高效耐消耗，長效；帶壓安裝，不停產更換。

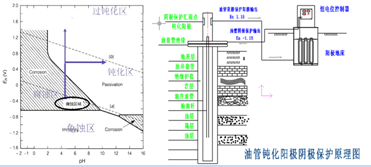

一、技術原理

輸液管道內壁防腐鈍化陽極是應用陰極保護技術原理設計的安裝在管道內，針對油田液體腐蝕特征將鈍化陽極安裝在需要防腐的管道內，鈍化陽極提供正極電位使腐蝕介質電位升高，相對應的井筒得到陰極保護電流，實現連續長期的保護。

實施方法是用恒電位儀中的保護電路，控制由油管桿和套管構成的宏觀陰極保護電路，管道是陰極保護的負極收到保護，鈍化陽極安裝在液體中形成一個保護回路。在這個防腐電池場中管道作為陰極得到保護，鈍化陽極成為消耗材料。

技術要點：采用電能、太陽能作電源，不需要其它外接電源。對使用環境沒有要求。

利用電化學防腐的強制電流保護方案，使被保護體長期處于負電位保護狀態，防腐效果好。

鈍化陽極采用耐氧化性好的鈦合金材料，具有高效耐消耗，長效。

整體安裝，易于安裝，不需要再投入人力管理，防盜設計，便于野外使用。

二、產品適應范圍

適用于油田單井、井組、計量站、管網的防腐，專門針對油田電化學腐蝕特點設計的強制電流陰極保護產品，特別是對井筒防腐不用頻繁投加緩蝕劑和下入防腐工具，使井筒管理更方便；可根據需求定制；

安裝現場要求設計。

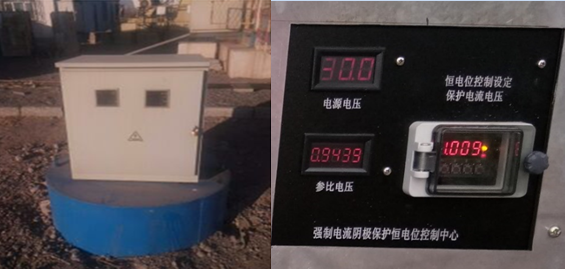

相關配套設備技術：在應用中與強制電流陰極保護裝置、輔助陽極陰極保護設備、絕緣法蘭、絕緣接頭，井筒腐蝕對比掛環器、管道腐蝕和防腐效果掛環器、恒電位控制箱、恒電位控制中心、數據遠傳系統配套使用等。

三、現場安裝要求

根據油水井光能強制電流防腐井組防腐要求和井組油井井口結構特點，為了隔離防腐保護體和不實施保護油井以及地面管網，提高保護效果，在保護體與不實施保護地面管網之間加裝絕緣材料。絕緣法蘭安裝要求將井筒和地面管道隔離，實現高效保護。
