產品名稱：套管內防腐陽極工具-鎧裝         技術專利號：
規格型號：YQY-NW/K 98*1500mm           執行標準： GB/T 4949-2018
主要性能：
       1、油管安裝套管內壁防腐，延長油水井井齡，減少油井套管故障和材料損壞。
       2、適應長慶油田油田地下井液腐蝕的鋁鋅銦鈦高效合金配方，高效電化學防腐，提高電化學有效率 10%；特別適于點蝕、坑蝕嚴重的油井套管內壁防腐。
       3、鎧裝型結構保護，減少井液流動沖刷材料消耗和無效率反應，物沉積收納同時防止材料脫落和卡井。
       4、鎧裝護套全方位連接耐溫陽極，避免后期材料消耗后出現無法連接導流現象。
       5、上下兩端120°方位導流觸點，滿足油井深部偏離狀態的保護電位傳輸，使保護電流傳輸穩定有效。
一、技術原理
       將陰極保護技術的耐溫陽極法用于對油管電化學防腐，通過減緩油管的電化學腐蝕，延長油管的使用周期。將油水井耐溫陽極與油管連接，在作業時與油管一同下入井內，耐溫陽極與要保護的金屬材料處于同一個電解質環境下構成一個新的宏觀電池，這一負的電極是新電池的陽極，而保護體則成為陰極，從陽極體上通過電解質向保護體提供一個陰極電流，耐溫陽極材料不斷消耗掉，防腐材料消耗的年限就成為油管壽命延長的年限。
       利用耐溫陽極陰極保護原理，耐溫陽極工具隨油管帶入到井筒內，與油管絕緣的耐溫陽極對套管內壁提供保護電流，實現在復雜油水介質環境下的套管內防腐。耐溫陽極工具由耐溫陽極、中心管、絕緣組件、彈簧觸臂、導流組件和鎧裝護套等組成。將耐溫陽極固定在中心管上，隨檢泵作業下入要保護的套管內腐蝕位置，耐溫陽極通過絕緣組件與油管絕緣，通過彈性觸臂向套管內壁提供保護電流。
耐溫陽極適用于油水井井底溫度40-80℃、礦化度≤120g/L環境的耐溫陽極材料。特別是在70℃、50g/L模擬環境中，耐溫鋁陽極電流效率＞45%，表面溶解均勻，腐蝕產物易脫落。
二、技術參數
       1、耐溫陽極電化學參數
       陽極合金材料：Al、Mg、Zn、In、SN、Ti，
       有效發生電量: ≥2400 A.h/Kg，
       電流效率: ≥45%，
       開路電位: -1.08 V。

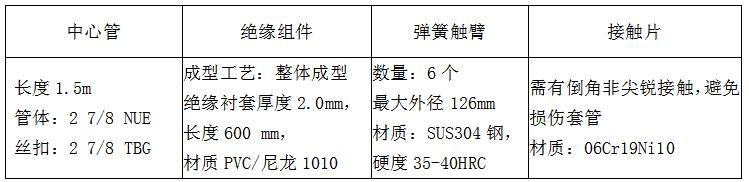

       2、技術參數

三、現場安裝
       套管內防腐陽極工具安裝方法：采用油管螺紋絲扣連接。
       自噴井、注水井和天然氣井每20-30m安裝一只，常規安裝參照長慶油田油井套管內壁防腐陽極工具安裝技術要求，特殊腐蝕嚴重井，根據現場技術人員要求執行。
四、結構圖和實物圖片

套管內防腐陽極工具-鎧裝型

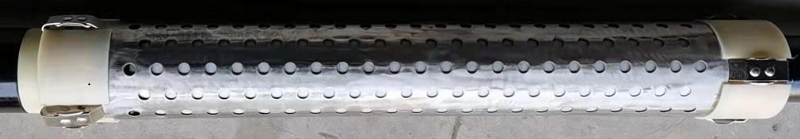

整體結構圖

主體構件圖
