產品名稱:油管內防腐犧牲陽極 規格型號:YGNYJ- 2
技術專利號: 執行標準:GB/T 20970-2007
主要性能:適應油田地下井液腐蝕的鋁鋅銦鈦高效合金配方,高效電化學防腐,延長油水井周期,減少井下故障和材料損壞。油管內壁安裝,鎧裝保護,反應物沉積腔收納,防掉落物卡泵。特別適于點蝕、坑蝕嚴重的油管內壁防腐。
一、技術原理
電化學腐蝕是石油天然氣開采中腐蝕的主要存在形式,石油管道、井下套管、油管、抽油桿及其井下工具等長期與土壤、井液、天然氣和地層水(海水)接觸,不同的井筒所接觸的地層、井液電解質不同、含水不同使井筒構成不同的電化學腐蝕。石油天然氣開采中的電化學腐蝕是所有金屬腐蝕中最復雜最特殊的腐蝕。
將陰極保護技術的犧牲陽極法用于對油管電化學防腐,通過減緩油管的電化學腐蝕,延長油管的使用周期。 將油水井犧牲陽極與油管連接,在作業時與油管一同下入井內,油管和犧牲陽極處于同一個電解質環境下構成一個新的宏觀電池,這一負的電極是新電池的陽極,而油管則成為陰極,從陽極體上通過電解質向油管提供一個陰極電流,犧牲陽極材料不斷消耗掉,防腐材料消耗的年限就成為油管壽命延長的年限。
油管陰極保護器可以應用于自噴井、抽油井、潛油電泵井、注水井、天然氣井等各類石油天然氣開采的油管防腐。
二、技術參數
1、犧牲陽極電化學參數
陽極合金材料:Al、Mg、Zn、In、Ti, 有效發生電量: ≥2.6 A.h/g,
消耗率: ≤8.9 Kg/A.a, 電流效率: ≥80%,
開路電位: -1.08 V。

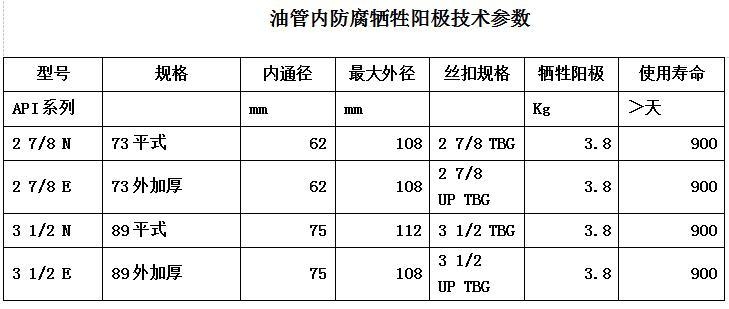

2、技術參數
三、現場安裝
安裝油水井油管防腐器要求:自噴井、注水井和天然氣井每100-200m安裝一只,油水井油管防腐器的安裝方法是在下油管過程中將加工好的油管陽極串接在油管柱上,上緊絲扣即完成油管陽極的安裝。
實物圖片

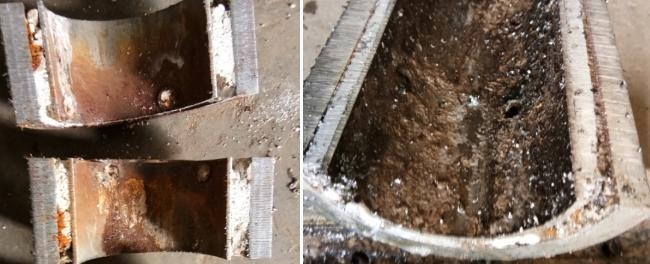

玉門下井使用160天圖片,從剖開圖片看消耗為15-20%,陽極有效壽命預設計的三年符合。

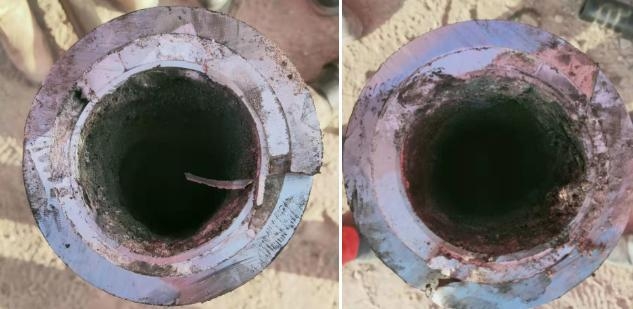

該井工作160天,因油管偏磨裂縫作業,犧牲陽極繼續使用。
